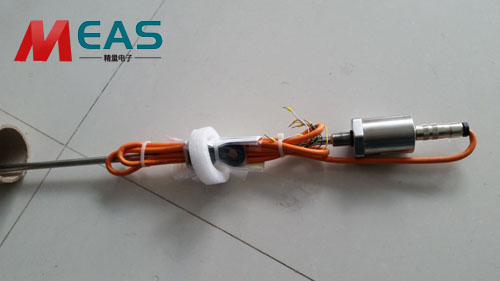

1、磁致伸縮位移傳感器的測量元件是一根波導管，波導管內的敏感元件由特殊的磁致伸縮材料制成的。
2、在測量過程是由位移傳感器的電子室內產生電流脈沖，該電流脈沖在波導管內傳輸，從而在波導管外產生一個圓周磁場，當該磁場和套在波導管上作為位置變化的活動磁環產生的磁場相交時，由于磁致伸縮的作用，波導管內會產生一個應變機械波脈沖信號，這個應變機械波脈沖信號以固定的聲音速度傳輸，并很快被電子室所檢測到。
3、這個應變機械波脈沖信號在波導管內的傳輸時間和活動磁環與電子室之間的距離成正比成正比，通過測量時間，就可以高度精確地確定這個距離。
4、輸出信號是一個真正的絕對值,而不是比例的或放大處理的信號,所以不存在信號漂移或變值的情況,更無需定期重標。
|
