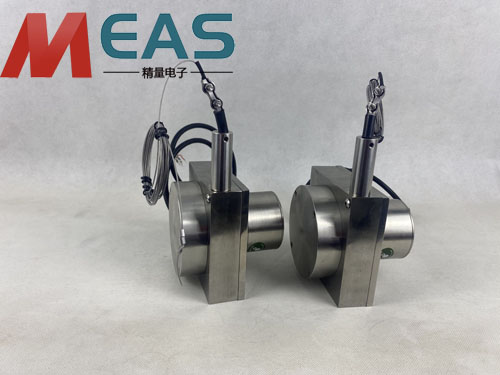

拉繩位移傳感器的增量型共有8條線，另有一根屏蔽線，說明書上都有明顯標注，尤其是輸入電源切不可錯接，電源線和信號線是不可錯節的。如果電源線接錯的話，會造成燒毀內部線路板的情況。增量型的拉繩編碼器有分辨率的差異，使用編碼器的線性決定了它的分辨率，脈沖數越高，分辨率越高；這是選型的重要依據之一。
拉繩位移傳感器的增量型通常有三路信號輸出（差分有六路信號）：A,B和Z，一般采用TTL電平，A脈沖在前，B脈沖在后，A,B脈沖相差90度，每圈發出一個Z脈沖，可作為參考機械零位。使用PLC采集數據，可選用高速計數模塊；使用工控機采集數據，可選用高速計數板卡；使用單片機采集數據，建議選用帶光電耦合器的輸入端口。
|
